Keďže sa náš obchod zameriava primárne na predaj a servis polovodičových diódových laserových gravírok, rozhodli sme sa venovať náš prvý článok práve tejto technológii. Tento text by mal primárne slúžiť ako pomôcka pri výbere stroja a voľby vhodného výkonu, ktorý sa často udáva nesprávne alebo dokonca klamlivo až nezmyselne. Ak by Vám čokoľvek v tomto článku nebolo jasné, tak sa nás nemusíte báť opýtať telefonicky, emailom, prostredníctvom messengeru alebo sa môžete prísť informovať priamo ku nám do showroomu v Žilina.

Konštrukcia

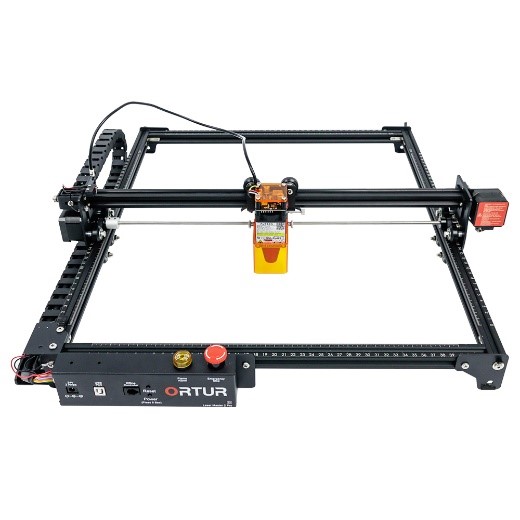

V drvivej väčšine prípadov sú diódové gravírky predávané vo forme stavebníc podobne ako 3D tlačiarne, niektoré sú čiastočne zmontované a iné si musíte poskladať od nuly. Základňu s otvoreným dnom tvoria spravidla univerzálne hliníkové konštrukčné profily s V-drážkou navzájom pospájané akrilovými, plastovými alebo kovovými dielmi a samozrejme spojovacím materiálom. Takúto konštrukciu dokážete položiť kamkoľvek a na akýkoľvek nadrozmerný predmet, čo im dáva veľkú výhodu nie len vo svojej vlastnej kategórii, ale napríklad aj v porovnaní s menšími CO2 gravírkami. Rám a pohony si viete vyskladať aj svojpomocne, no ak s tým nemáte skúsenosti, tak si určite radšej zabezpečte hotovú stavebnicu so všetkými potrebnými dielmi, vyhnete sa tak zbytočným problémom a ušetríte veľa času s návrhom.

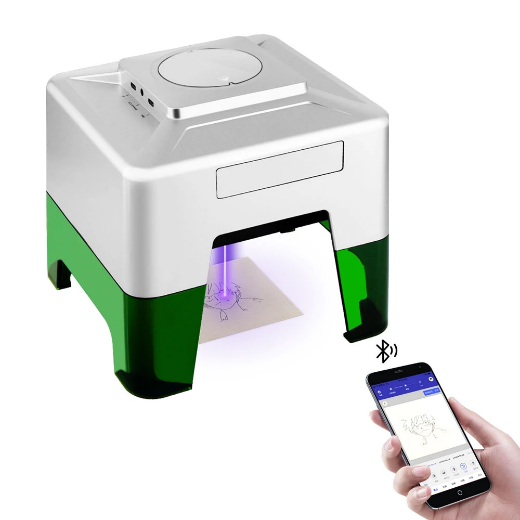

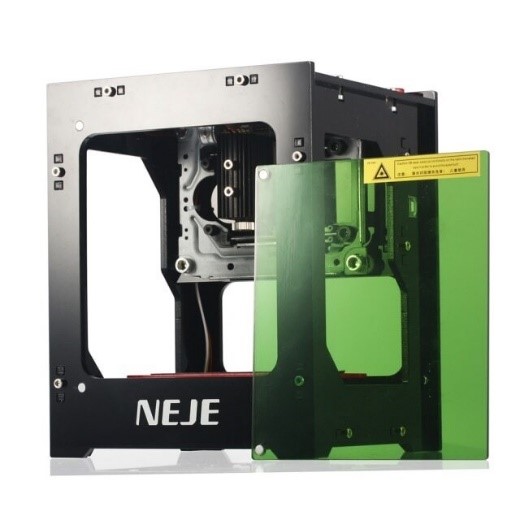

Okrem takýchto stavebníc sa diódové gravírky predávajú aj ako menšie „hračky“, ktoré väčšinou nie je potrebné vôbec montovať, sú ľahké a dajú sa jednoducho prenášať. Tieto stroje sú vhodné len na veľmi malú domácu výrobu, keďže ich mechanizmus nie je prispôsobený pre vyššiu rýchlosť, majú obmedzenú pracovnú plochu a poväčšine aj výkon a celkovo funkcie či kompatibilitu so softvérom.

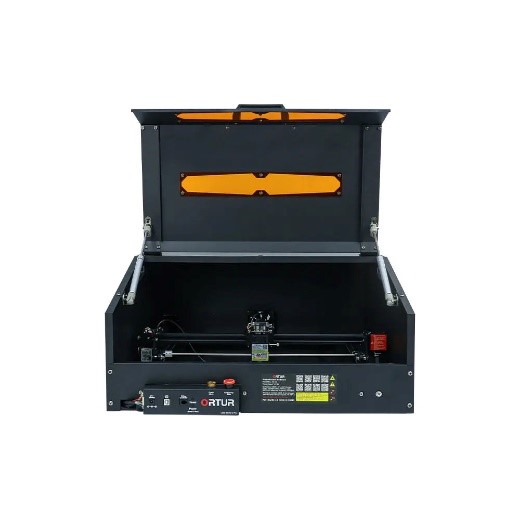

Ďalší typ je tak trochu podobný stolovým CO2 gravírkam, konštrukcia je osadená v robustnejšom kryte s obmedzením veľkosti vkladaných predmetov, no technológia je rovnaká. Ak by ste takýto kryt uvítali, no nechcete prísť o výhody stavebnice, tak si môžete vyrobiť alebo zabezpečiť dodatočný kryt a užívať si výhody oboch typov konštrukcií.

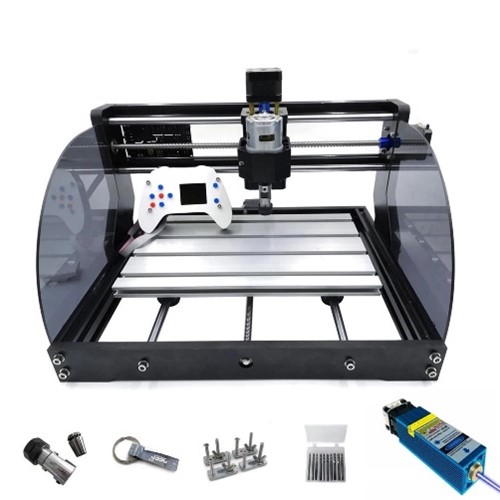

Poslednou možnosťou sú kombinácie 2v1 alebo dokonca 3v1, konkrétne fréza+ laser alebo dokonca 3D tlačiareň+ fréza+ laser. Takéto riešenia sú v niektorých prípadoch ekonomickejšie, no v iných prípadoch sa oplatí kúpiť si každý typ stroja samostatne a to nie len kvôli cene, ale aj možnostiam, rýchlosti či softvérovej kompatibilite.

Riadiaci Softvér

Niektorí výrobcovia k zariadeniam dodávajú vlastný softvér, ale väčšina gravírok je kompatibilná s viacerými programami pre ovládanie prostredníctvom počítača. Napríklad výrobca Neje disponuje vlastným softvérom, no i tak odporúča voľne  dostupný softvér Lasergrbl alebo platený Lightburn (výnimkou sú zariadenie s firmvérom, ktorý s nimi nie je kompatibilný). Keď sme už spomenuli ten firmvér, tak takmer všetci výrobcovia využívajú spoločné jadro, ktorým je GRBL, no často doplnené o vlastné funkcie. Vďaka tejto spoločnej technológii sú gravírky od rôznych výrobcov schopné pracovať v rovnakých programoch. Niektoré umožňujú užívateľovi kresliť vlastné tvary, pridávať texty, no iné vyžadujú hotovú grafiku, ktorú si musíte najskôr niekde nakresliť alebo stiahnuť z rôznych webov, no dbajte na to , aby ste neporušili autorské práva, najmä ak chcete vyrábať niečo komerčné. Princíp funkčnosti je vo vygenerovaní g-kódu, ktorý bežný používateľ v podstate ani nevníma, lebo ho generuje priamo softvér a ten sa následne odosiela priamo do zariadenia. Určite si niekedy znovu nájdeme čas, aby sme pre Vás pripravili osobitný článok priamo o softvéroch aj s podrobným porovnaním, no dnes Vám bude musieť postačovať takýto rýchly úvod inak rozsiahlej témy.

Dodatočné funkcie a funkčné prvky

Nie všetko je len o softvéri a konštrukcii, pre niekoho môžu byť podstatné aj iné prvky. Niektoré z nich si predstavíme práve v tejto kapitole. Povieme si, čo sú to koncové snímače, offline ovládač, wifi ovládanie, či rotačný nadstavec.

Snímače koncových polôh

Medzi základné vybavenie, ktoré však nie je vždy v základnej výbave, patria koncové spínače alebo teda snímače koncových polôh zabezpečujúce automatické navádzanie do východzej polohy (bodu 0). Tieto prvky zabezpečia, že sa zariadenie po zapnutí alebo pripojení k softvéru automaticky navedie do nulového bodu a vy ho tam nemusíte ručne dotlačiť. Nie je to samozrejme len o pohodlnosti, ale zabezpečia Vám čiastočne aj bezpečnosť a hlavne presnosť pri práci. Veľkou výhodou je, že zariadenia, ktoré snímačmi nedisponujú majú aspoň prípravu v podobe konektorov, ku ktorým ich môžete dodatočne pripojiť. Momentálne sa využívajú dva typy takýchto snímačov, jedným z nich je bežný elektromechanický spínač a tie sofistikovanejšie využívajú elektronickú detekciu zmeny signálu, keď posuv narazí na prekážku. Hoci sa magnetické, či optické spínače nezvyknú používať pri diódových gravírkach, tak ich nemôžme nespomenúť, keďže nie je vylúčené, že by sa mohli začať používať aj pri takýchto domácich stavebniciach.

Oflline ovládanie

Offline ovládanie môže byť tvorené LCD displejom s dotykovým alebo tlačítkovým prevedením, prostredníctvom ktorého môžete zariadenie ovládať bez pripojenia k počítaču. Asi Vás sklameme, ale takmer žiaden výrobca  ich nedodáva v základnej výbave a už vôbec nie je možné cez ne nahrávať obrázky priamo, ale vždy je potrebné vygenerovať kód v programe a ten si následne viete uložiť na SD pamäťovú kartu, ktorú vložíte do tohto ovládača. Momentálne existuje asi len jediný výrobca, ktorý niečo ako import obrázkov podporuje.

Bezdrôtové ovládanie

Wifi alebo bluetooth ovládanie je asi niečo, čo by v dnešnej dobe očakával asi každý, no rovnako to nie je samozrejmosťou. Wifi moduly je možné zakúpiť aj osobitne, no nie všetky riadiace jednotky podporujú ich priame pripojenie. V našej ponuke nájdete napríklad model ORTUR Laser Master 3 alebo mini laserovú gravírku s bluetooth. Ortur umožnuje pripojenie na vlastnú wifi gravírky(prídete tak o internetové pripojenie) alebo môžete zariadenie pripojiť priamo ku vašej lokálnej wifi sieti a pripojiť sa ku nej jednoducho ktorýmkoľvek zariadením v takejto sieti, bez straty prístupu na internet.

Výkon nie je všetko

Ako sa nenechať oklamať

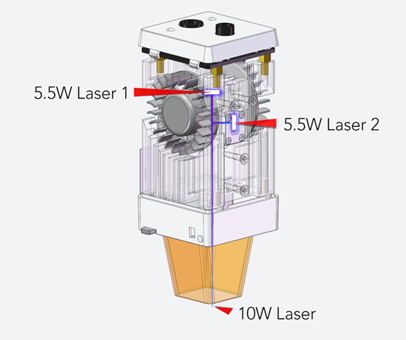

Výkon je veľmi podstatný parameter, na ktorý sa pozerajú všetci, no nie každý vie, ako sa naň má naozaj pozerať. S výkonmi je to často veľmi chaotické, pretože niektorí výrobcovia udávajú namiesto optického výkonu len elektrický príkon alebo v horšom prípade označujú moduly nezmysleným označením výkonu, ktorý nemá s realitou nič spoločné. Aktuálne najsilnejšie polovodičové diódové laserové moduly nepresahujú výkon 20W, tie sa skladajú zo štyroch 5,5W diód (momentálne asi len jeden výrobca), ktorých zväzky lúčov sa spájajú do jedného. Ak ste teda natrafili na označenie ako 30W, 40W, 60W, či 90W alebo 130W, tak je naozaj na čase spozornieť. V niektorých prípadoch sa jedná o spomínaný elektrický príkon, je to samozrejme v poriadku, ak to výrobca alebo predajca uvedie, i keď to nie je úplne korektný údaj, my sa snažíme uvádzať obe hodnoty. Horšie je, keď to niekto vedome, či nevedome uvádza ako výkon, aj keď to tak nie je. V najhoršom prípade nejde ani o výkon ani o príkon ale len o teoretickú záležitosť, ak dokáže napríklad diódový laser robiť rovnakú vec ako CO2 trubicový laser (rezanie akrylu, gravírovanie kovu či kameňa), tak tento laser označujú ekvivalentom výkonu CO2 trubice, ktorá to dokáže, aj keď zabudnú opomenúť, že táto funkcia bude v porovnaní s CO2 laserom dosť obmedzená a hlavne pomalá. My sme sa kedysi tiež nechali spočiatku oklamať, no veľmi rýchlo sme tieto čínske finty odhalili a snažíme sa uvádzať korektné hodnoty( výkon modulu a prípadne aj príkon modulu), na SK-CZ trhu sa však žiaľ nachádzajú aj predajci, ktorí takéto hodnoty udávajú, aj keď sme ich vyslovene upozornili na takúto výraznú chybu, na ktorú zbytočne dopláca len zákazník. V našej ponuke sa aktuálne nachádzajú laserové moduly do výkonu 20W(v čase písania tohto článku).

Vlnová dĺžka

Aby to nebolo všetko, tak je tú ešte jeden nemenej dôležitý parameter a tým je vlnová dĺžka alebo teda farba žiarenia. Rôzne vlnové dĺžky majú iné schopnosti pri gravírovaní rôznych materiálov. Drvivá väčšina dnešných hobby laserov pracuje v modrom spektre pri vlnovej dĺžke okolo 405-445nm, no začínajú sa objavovať aj infračervené s vlnovou dĺžkou okolo 1064nm, čo je typické skôr pre fiber lasery. Modré lasery sú vhodnejšie napríklad na gravírovanie ako je drevo koža a podobne, infračervené vynikajú naopak pri materiáloch ako kov, či plast.

Optika

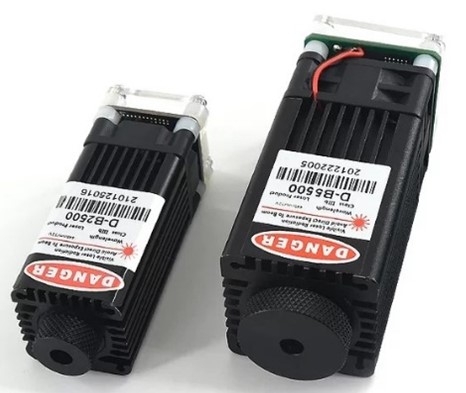

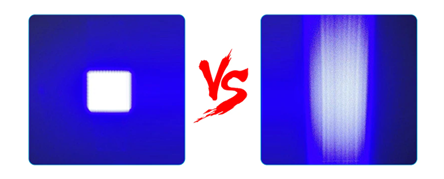

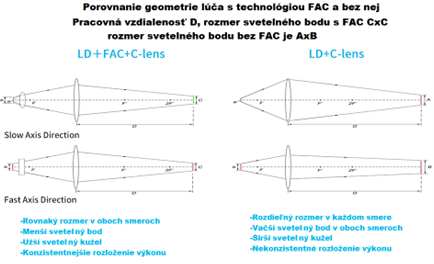

Spomínaný výkon ani vlnová dĺžka však tiež jednoznačne neudávajú kvalitu alebo „silu“ lasera a je potrebné pozrieť sa aj na ďalšie parametre, ktorými sú napríklad rozmer a geometria svetelného bodu, ohnisková vzdialenosť alebo chladenie. Lacnejšie moduly majú väčšie a hlavne nesymetrické svetelné body s nastaviteľným ohniskom pomocou šrobovacej šošovky, tie kvalitnejšie majú naopak fixné ohnisko, menší a symetrickejší bod, ktorého veľkosť sa tak trochu líši pri rôznych ohniskových vzdialenostiach. Vo všeobecnosti platí, že čím menšia ohnisková vzdialenosť- tým menší svetelný bod a vyššia teplota, ktorá umožňuje gravírovať lepšie tvrdé materiály ako napríklad kameň, či kov (nie všetky kovy), Naopak väčšia ohnisková vzdialenosť prináša o niečo väčší svetelný bod, no lepší potenciál pri rezaní do hĺbky.

Chladenie

Chladenie modulu je veľmi dôležitá záležitosť, na ktorú sa treba taktiež pozrieť. Ak chcete výkon laseru využiť naplno aj pri rezaní väčších tvarov, tak je potrebné mať kvalitné chladenie, ktoré zabezpečí, aby sa dióda neprehrievala. Pri takýchto moduloch zabezpečuje chladenie menší, či väčší ventilátor, ktorý je ale bez správne tvarovaného chladiča (hliníkového tela) neefektívny, preto odporúčame voliť moduly s prieduchmi, ktoré zabezpečia dokonalé chladenie diódy. Treba však poznamenať, že pre zachovanie schopnosti chladenia je potrebné moduly pravidelne čistiť od nánosov sadzí, keďže pri nedostatočnom odvádzaní tepla sa diódy prehrievajú, čo má za následok pokles výkonu, ale aj znižovanie životnosti.

Príslušenstvo

Ofuk- vzduchový asistent

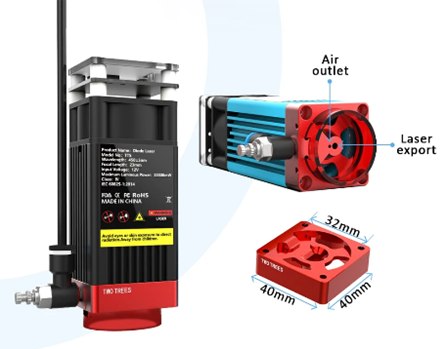

Ofuk materiálu (air assist) nechladí laserový modul, ale priamo rezaný materiál, zháša prípadný plameň a odfukuje vznikajúci uhlík. Ofuk nie je pri väčšine strojov v základnej výbave, je tvorený kompresorom alebo vzduchovadlom  a tryskou, čiastočne ho môže nahrádzať aj dýza na ústi laserového modulu, ktorá smeruje vzduch z chladiaceho ventilátora. Kúpiť laserový modul, ktorý má v balení prípravu pre ofuk je dobrým rozhodnutím, ak nechcete dodatočne vyrábať vlastné trysky alebo kupovať drahšie diely.

Valcové plochy

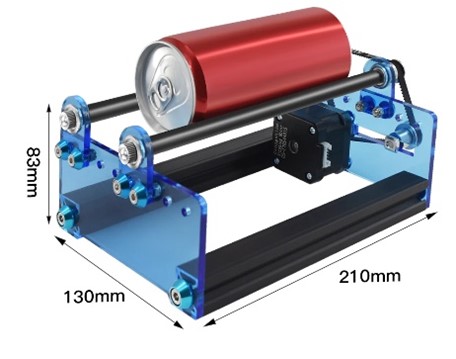

Rotačný nadstavec nie je niečo, čo by potreboval každý z nás, no pre gravírovanie valcových alebo kónických predmetov je to nevyhnutný pomocník. Hoci nie je takýto prvok väčšinou v základnej výbave, tak je potrebné myslieť na túto potrebu už pri výbere zariadenia, keďže napríklad pri malých „hračkách“ nie je možné takýto nadstavec pripojiť priamo, všetky bežné stavebnice však podporujú ich priame pripojenie k riadiacej jednotke alebo existujúcej kabeláži. Neodporúčame kupovať najlacnejšie modely rotačných nadstavcov, ktoré sú svojimi vlastnosťami vždy o niečo horšie, tie drahšie a teda aj lepšie majú jednak lepší dizajn, ale aj rôzne doplnky. Napríklad nadstavec od výrobcu Ortur má nasledujúce výhody oproti rotačným valčekom od TwoTrees: Priemer valcov je väčší, krokovanie pri otáčaní je zhodné s tým pri bežnom používaní a tak nie je potrebné prácne hľadanie ideálnych parametrov pre konfiguráciu, na tieto valčeky môžete položiť aj dlhší predmet, pokiaľ demontujete zarážku a podstavec pre vínové poháre.

Podložka na rezanie

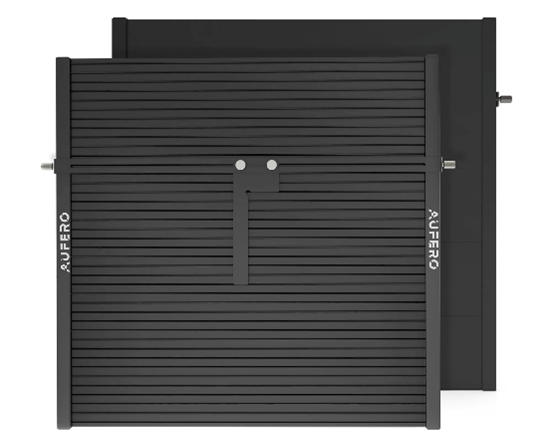

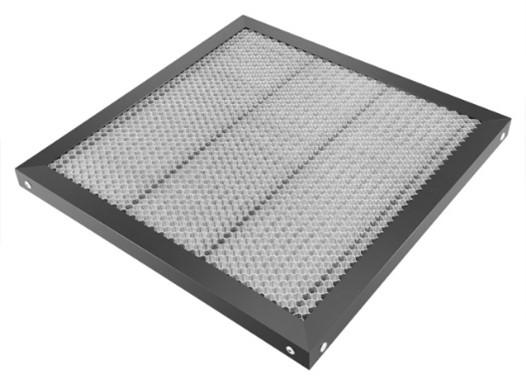

Na rezanie materiálu je takmer nevyhnutné použiť nejakú podložku, ktorá zabezpečí, aby nebol materiál položený priamo celou plochou napríklad niekde na dlažbe. Dva najhlavnejšie dôvody prečo si takúto špeciálnu podložku zaobstarať sú najmä ochrana stola, na ktorom stroj používate, ale aj dosahovanie lepších výsledkov pri rezaní a teda nie len , že je rez krajší a materiál čistý, no samotná práca je aj o niečo rýchlejšia. V našej ponuke nájdete klasickú honeycomb mriežku (voštinovú podložku) alebo Ortur podložku, ktorá má skôr rebrinovú štruktúru.

Používateľ

Ani výber výkonného a dobre chladeného modulu s ofukom a najnovšími technológiami nemusí byť zárukou úspechu, posledným podstatným členom je používateľ, ktorý by mal fungovaniu laserov, optiky a hlavne softvéru správne porozumieť. Často sa stretávame s tým, že zákazníci odignorujú čítanie manuálov a len klikajú na tlačítka „ďalej“ bez toho, aby si pozreli, aké možnosti im softvér ponúka a hlavne, čo je potrebné nastaviť, či vyladiť. Hoci moderné technológia v tomto ale aj minulom storočí veľmi poskočili vpred, tak tieto softvéry pre hobby gravírky zatiaľ nie sú dostatočne inteligentné na to, aby dokázali používateľovi čítať myšlienky a predstavy, rovnako nevedia, aký máte laser, materiál a ani to, či ste laser zaostrili tak, alebo onak.

Značka, obchodník a služby

Medzi najznámejších výrobcov hobby diódových laserových gravírok patria Ortur (Aufero), Neje, TwoTrees, Atomstack a aktuálne aj Sculpfun. Okrem spomenutých sú to samozrejme aj ďalší, no jedná sa spravidla hlavne o čínskych výrobcov a niektorí z nich nepatria medzi najspoľahlivejších. My sa snažíme spolupracovať najmä s tými spoľahlivými, vďaka čomu Vám vieme zabezpečiť aj servis, technickú podporu či náhradne diely a hlavne rýchle a bezproblémové vybavenie reklamácie. Stali sme sa tiež prvým oficiálnym certifikovaným distribútorom značky Ortur v Čechách a na Slovensku a tak Vám môžeme zaručiť nie len kvalitné služby, ale najmä sortiment. Náš čas nevenujeme len predaju, no záleží nám na tom, aby sa Vám so strojmi pracovalo ľahšie a pohodlnejšie, a tak investujeme množstvo času do písania vlastných manuálov, ktoré výrobcovia (ani iný predajcovia) k zariadeniam bežne nedodávajú a tak je naša ponuka jedinečná. Momentálne sa okrem iného venujeme aj veľkej revízii a prekladom, či zabezpečeniu našich návodov a tak sa máte určite na čo tešiť, máme toho v pláne ešte veľa. Ak by Vám predsa len niečo v návodoch chýbalo, tak Vám vždy radi poradíme prostredníctvom našej technickej podpory. Určite neodporúčame kupovať podobné zariadenia od pofidérnych (ilegálnych) predajcov, aby ste sa tak vyhli prípadným problémom. U nás máte samozrejme garantovanú zákonnú záruku, na ktorú sa viete vždy spoľahnúť, navyše sme aj jediným hrdým Mall partnerom v rámci tohto odvetvia na Slovensku.

Zhrnutie

Neexistuje jednoznačná rada, ako si vybrať gravírku, ale keďže viete väčšinou vytvoriť kombinácie rámov a modulov v rôznych cenových kategóriách, tak určite nájdete ten správny prienik svojich požiadaviek. Určite myslite vopred na to, čo by ste chceli možno v budúcnosti so zariadením robiť, keďže dodatočné výmeny komponentov a iné zmeny sú spravidla podstatne drahšie ako výber vhodného zariadenia hneď na začiatku.

Ak by ste vedeli o niečom, čo sme nespomenuli a považujete to za dôležité, môžete nás kontaktovať a my článok radi doplníme alebo opravíme. V ďalšom článku by sme sa chceli venovať všeobecnému rozdeleniu laserových technológii, ktorý by bol chronologicky možno vhodnejší pred týmto textom, no uprednostnili sme priamo tému diódových laserov, keďže tvoria našu hlavnú ponuku. Veríme, že Vám náš článok priblížil túto problematiku a pomôže Vám pri výbere zariadenia, modulu, no dúfame, že aj priamo predajcu.
